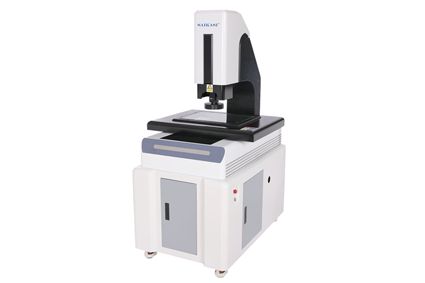

SAIKASI/赛卡司全自动影像测量仪

产品供货：普迈科技发布日期：2024-02-01 16:45:02

仪器原理

概述：它是在测量投影仪的基础上进行的一次质的飞跃，它将工业计量方式从传统的光学投影对位提升到了依托于数位影像时代而产生的计算机屏幕测量。

工作原理：利用表面光或轮廓光照明后，经变焦距物镜通过摄像镜头，摄取影像再通过S端子传送到电脑屏幕上，然后以十字线发生器，在显示器上产生的视频十字线为基准，对被测物进行瞄准测量，并通过工作台带动光学尺，在X、Y方向上移动由多功能数据处理器进行数据处理，通过软件进行计算完成测量。

仪器特点

1.采用非接触式光学测量，不损伤被测产品;

2.新版CNC 软件，软件程式控制批量检测物件，可输出数据报表，软件可自定义公差，自动判定OK/NG;

3.配有专用的全自动测量仪测量软件，可自动24小时不间断自动重复测量，大大提高测量工作效率。

4.采用花岗石机身，机台稳定，外观简洁大方;

应用行业

影像测量仪的应用非常广泛，基本可以理解为能够看到的地方，都能够进行测量。

具体应用到的行业有：

机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机(电脑)、液晶电视(LCD)、印刷电路板(线路板、PCB)、汽车、医疗器械、钟表、螺丝、弹簧、仪器仪表、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、筛网、试验筛、水泥筛、网板(钢网、SMT模板)等。

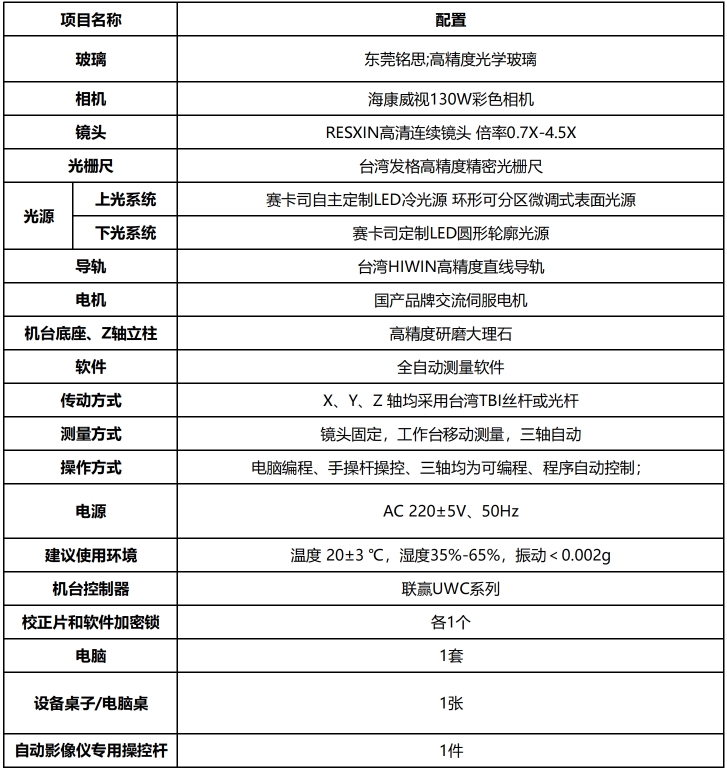

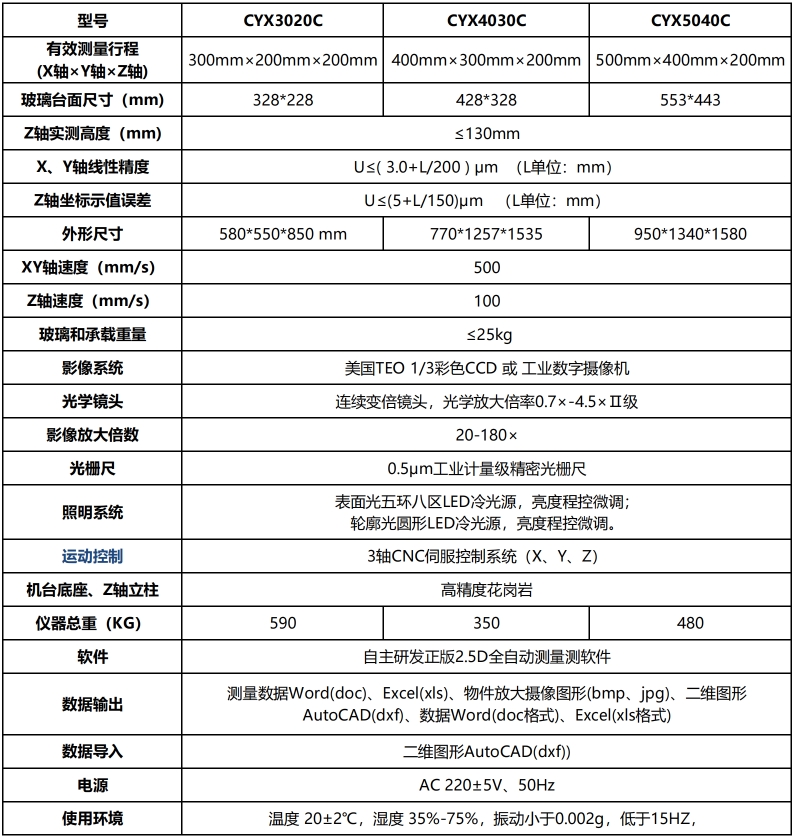

技术参数
