SAIKASI/赛卡司一键闪测仪CK系列

产品供货：普迈科技发布日期：2024-03-14 16:42:30

高效一次测量99+处尺寸：可同时测量工件的不同特征，一次编程所测量的尺寸可达99+处。

一次测量100+个工件：一键同时测量，每个工件也可包括多处测量尺寸。

精准

自动调整焦点：“自动对焦”可自动调节Z轴高度，使测量对象处于清晰状态。

智能识别边缘，消除偏差：1.亚像素处理，将1个像素分割到0.01 以下，应用于大视野模式下的边缘检测及测量。2.拟合处理，提取100个以上的测量边缘点，进行拟合，识别线、圆、圆弧等。

测量结果不会因人而异。

简捷

简单的操作流程：放置工件—>一键测量

实用的测量辅助工具：数十种辅助类算子可将复杂测量简洁化，大大提高编程速度。

自动测量：自主研发的自动测量算子，实现了同时测量宽度、孔、环、夹角等多种元素，上手简单、测量快速。

快速输出

测量结果自动保存：测量结果自动保存项目文件，并自动统计OK数、NG数等，同时自动保存日期时间、批号等信息，以方便提取过去时间段的测量结果。

丰富的统计形式：数据自动收集并生成统计，如正态分布直方图、趋势图、excel格式列表。

快速制作检测结果报告书：可选择报告形式、分为统计和单品，可设定报告、可打印、保存CSV或 PDF文件。

光学系统

即使有段差焦点依然清晰：搭载大景深的专用设计镜头，提高测量可靠性和操作性。

视野内即使是边缘部位变形也比较少：搭载低畸变镜头，视野边缘部位图像形变小，测量无需担心测量对象摆放的位置。

软件系统

测量效率高，大约1s可测一个。

通过表格形式展示测量结果，超出公差范围的测量值标红显示，并给出超差值。

可测量曲线长度、不规则边缘的轮廓度等。

快速精准的自动对焦功能。设置好对焦区域后，双击可自动对焦至清晰的测量高度。

光源实现自动控制，支持自动打光。

修改编辑及查看寻边状况。软件可以修改编辑任何测量元素的寻边范围、光源亮度、测量高度等。

批量设置尺寸的公差上下限。对于已输入设计值的测量尺寸，可一次性批量设置其公差上下限，提高效率。

可在执行测量的过程中停止执行程序，并对某元素修改保存后，再次执行测量。

可修改元素名称及尺寸名称，以便与用户图纸一致。用户可任意修改元素的名称及尺寸名称。

选配功能：CAD 导入功能

可将规范的 dxf 文件导入测量软件，智能生成检测要素、测量项及设定公差，

进行辅助编辑测量程序。

注：导入的 dxf 文件需按照国标要求绘图

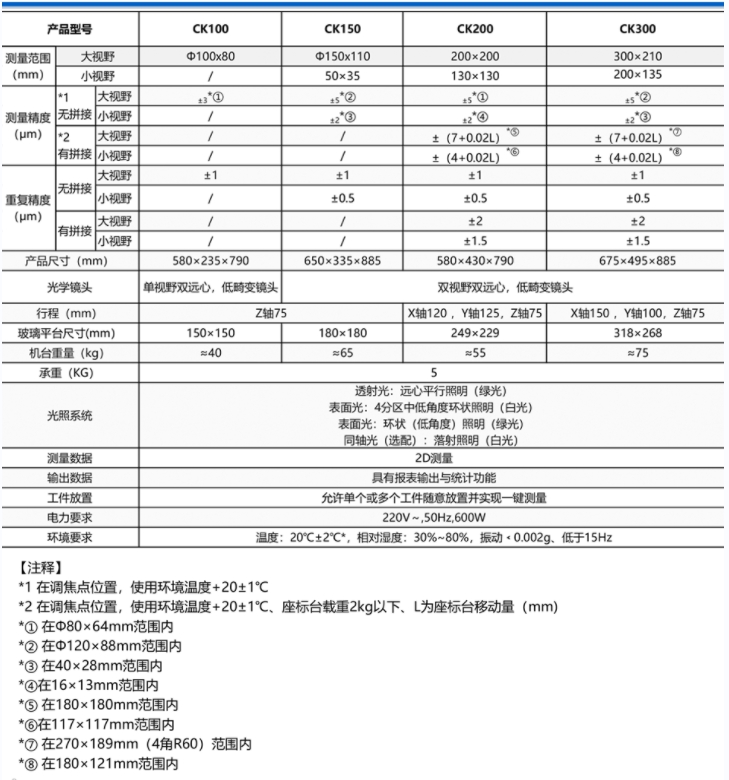

技术参数

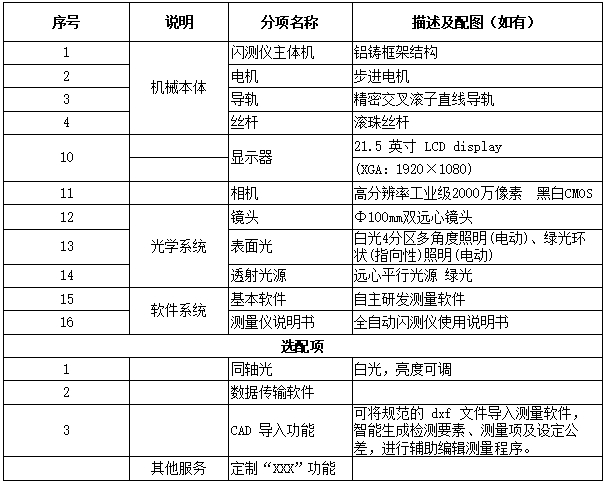

仪器配置
