SAIKASI/赛卡司轮廓仪

产品供货：普迈科技发布日期：2024-03-15 16:42:12

测量原理

该仪器为直角坐标测量法，触针接触式。X轴采用高精密的直线导轨为基准，Z1轴采用数字传感器，测绘出被测零件的表面轮廓形状的坐标点，通过计算机的软件对传感器采集的原始数据进行数学运算处理，标注所需的测量项目。

测量功能

可测量各种精密机械零件的素线和截面轮廓形状参数;

角度处理(坐标角度、与Y坐标的夹角、两直线夹角);

圆处理(直线到切线的距离、圆心到圆心距离、圆弧半径、交点到圆心的距离、圆心到直线距离)

点线处理(交点到直线距离、交点到圆心距离、两直线交点、交点与交点距离);

直线度、槽深、槽宽、凸度、沟边距、沟心距、水平距离、垂直距离等形状参数。

技术特点

1、X轴采用直线导轨，无磨损，精度高，寿命长

2、Z1轴采用进口数字式传感器，精度高、线性好

3、简易的测针更换设计，一次安装，无需校正

4、软件支持中英文;

5、win7、win10系统都能使用

6、软件标注与CAD标注等同

7、圆弧、线自动识别

8、支持DXF格式文件导入、导出，定制CAD格式导出

9、有连续标注、基准标注、任意插入点功能

10、图形可自由旋转及坐标自由旋转

11、原始数据按时间自动保存，便于多次标注和查找

12、镜像功能，找水平和垂直跟图纸对应起来

13、具有测针自动接触、自动抬起、自动回退功能

14、对操作进行无限次的撤销及恢复操作

15、在比例放大的情况下，也能正常的角度、圆弧、水平、垂直、线性等标注。

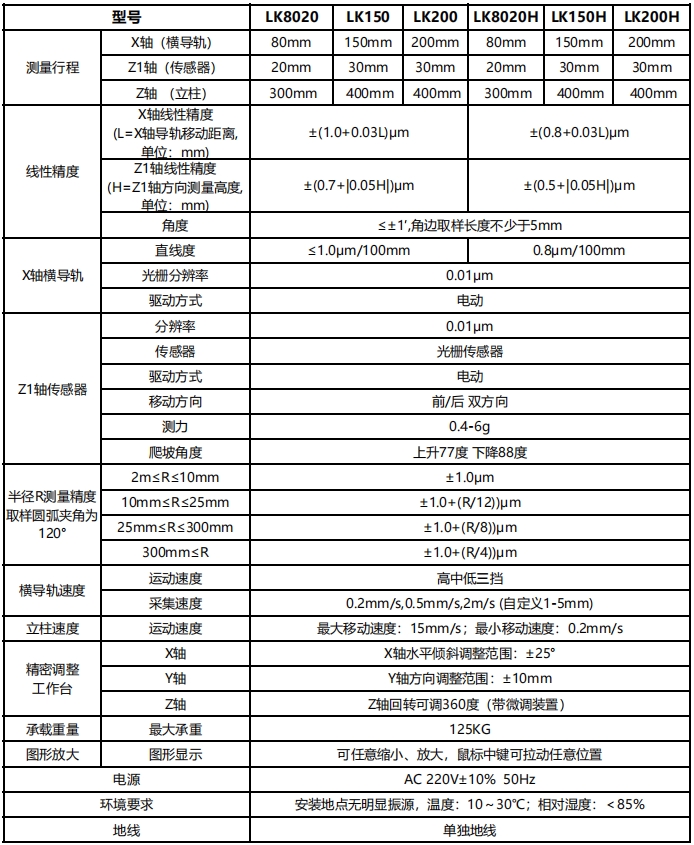

技术参数

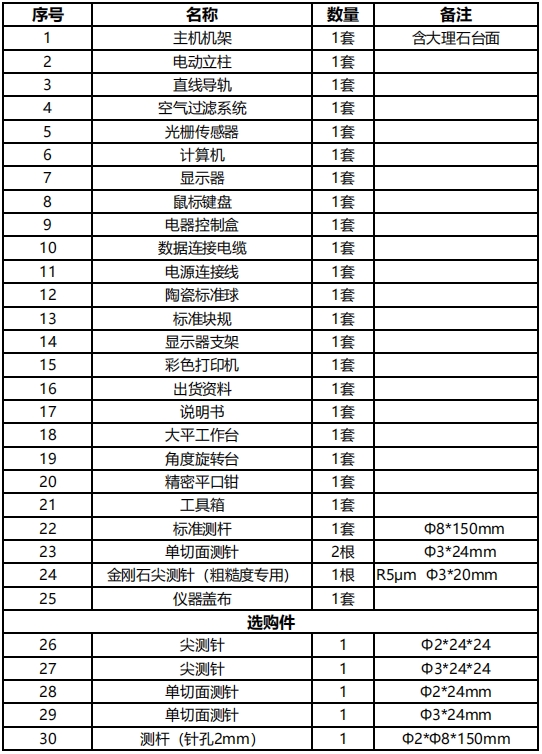

仪器配置
