SAIKASI/赛卡司圆度测量仪

返回列表产品供货:普迈科技发布日期:2024-03-15 16:35:51


测量原理

采用半径测量法,工件旋转式。采用高精度气浮主轴作为基准;运用进口精密圆光栅、精密电感位移传感器和计算机组成。对被测工件进行计量角度、径向位移量,保证测量工件的角位移、径向值的精确度;测量软件采用基于中文版Windows操作系统平台的CA系统测量软件,完成数据采集、数据处理及打印输出等工作。可用于测量圆柱体工件表面轮廓仪的形状误差(圆度、圆柱度、平面度和直线度),位置误差(同心度、同轴度、跳动和垂直度)等。

测量功能

测量功能:可测各种规则、不规则的环形工件的圆度、同心度、同轴度、平面度、平行度、垂直度、偏心、跳动量等。

分析功能:表面波纹度(Wc、Wp、Wv、Wt、Wa、Wq)、频谱分析、波高分析

圆度评定方式:最小区域法、最小二乘法、最小外接圆法、最大内切圆法

圆度滤波方式:1-500、1-150、1-50、1-15

波纹度:3-16、3-17、15-500、17-100

仪器特点

精度:采用高精度的回转空气静压轴承结构,精度高达±0.0125μm

寿命:主轴采用气浮结构,永不磨损,精度保持长久,仪器寿命长

数据采集采用进口精密圆光栅,每周采集14400点,准确高、稳定性好

外观:一体式的结构,美观大方

基于WINDOWS系统下的CA测量软件,界面直观亲切,操作方便,测量功能丰富

自动识别轮廓间断,自动剔除缺口,异常点功能

部分圆弧测量圆度功能

具有强大的分析功能,如锥度、直径、波纹度、波高及频谱分析等

SPC统计分析:对大量测量数据统计分析,并给出图形分析报告

可设置工艺要求判断测量参数,提高质量控制的可观性

可选用单个或多个测量数据同页打印模式

可任意选配不同规格的红宝石测针

计算机采用的高质量、高可靠性的工控计算机

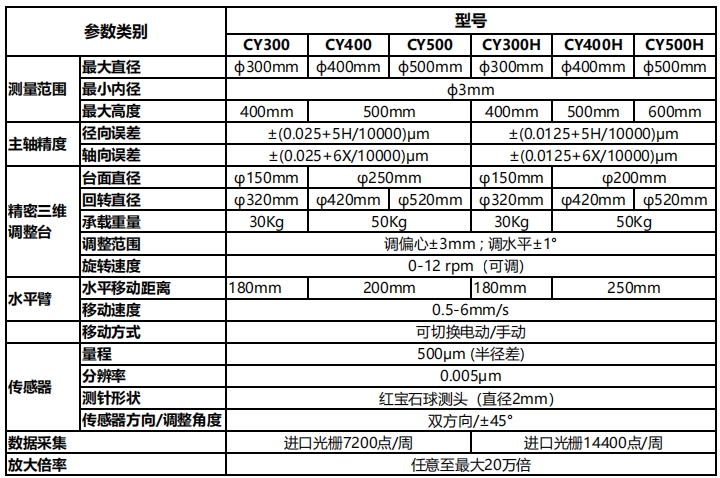

技术参数

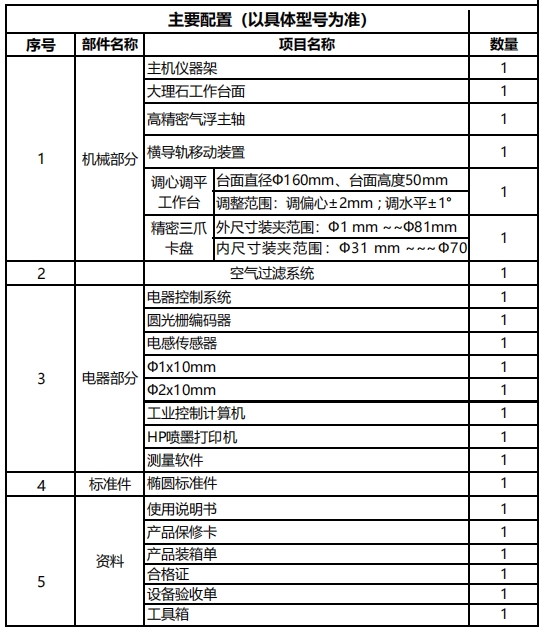

仪器配置
